型号：门磁开关MC-36

门磁开关MC-36

认证：CE / FCC / RoHS
开关寿命：>100000次
接线方式：280mm 1007/22# 导线连接

门磁开关是防盗系统中用于探测门窗开关的入侵探测器，由干簧管开关和磁铁组成。通常当门窗关闭时，开关触点受到磁铁磁场影响形成导通状态；当门窗被非法打开时，磁铁远离开关，开关触点断开，即触发报警。

INQUIRY

参数规格：

线边尺寸	Ø30*30mm	磁边尺寸	Ø30*30mm
开关形式	常闭型（常开型，转换型可提供）	工作电压	0-100V
动作距离	40-50mm	工作电流	0-0.5A
外壳材质	ABS PA-757	功率	10W

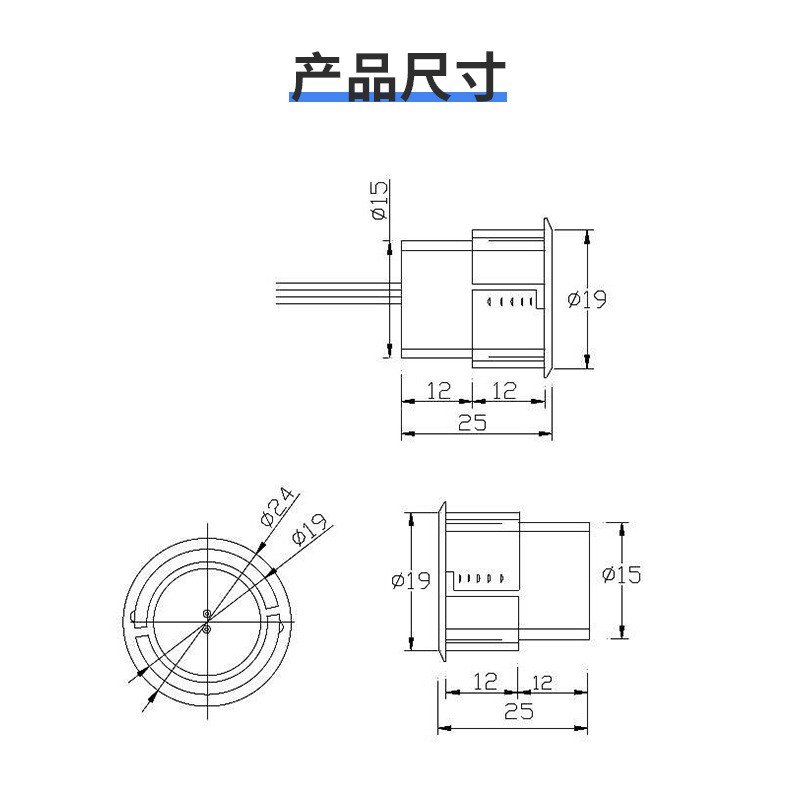

产品尺寸：

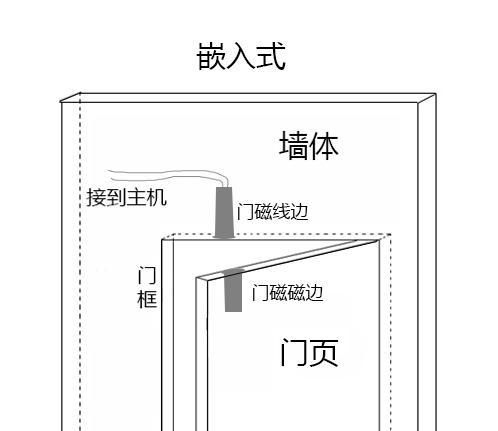

安装示意图

产品特性
1.外壳: ABS 白色	1.触点形式: 1A	1.符合ROHS: 已通过SGS测试
2.灌封胶: EPOXY 环氧树脂	2.触点负载: 10W	2.安全认证:
3.磁铁: 钕铁硼	3.开关电压: ≤200VDC	3.电气寿命: 1×10⁵ 24 VDC,400mA 1×10⁸ 5 VDC,10mA
4.电线: UL 1007-24AWG 白色	4.开关电流: ≤0.5A
5.电线长度: 350±15 mm	5.耐高压: ＞250VDC
6.电线护套: 1007白色线	6.初始接触电阻: ≤300mΩ	4.工作距离：L > 8-13mm
7.端子: 无	7.绝缘电阻: ＞20⁹Ω	备注：以上电器参数均是通用，如有特殊要求可以订做。
