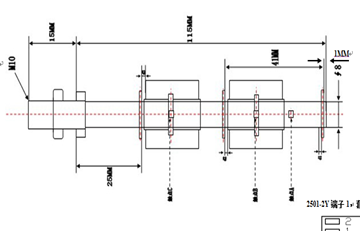

型号：液位浮球开关SGL-12120-2S

液位浮球开关SGL-12120-2S

备注：

动作说明：1.浮球1上升到d2位置时，则

开关触点B在2mm之间动作，

开关闭合；

2.浮球1下降到d1位置时，则开关触点A

在2mm之间动作，开关闭合；

3.浮球2在上升过程中，开关触点C2mm之间动作，开关闭合。

技术要求：

1.一个M10螺母，二个2510-2Y端子，二

个浮子，三个干簧管，上中下三个挡圈；

2.干簧管出线规格：4线，线径0.15 mm2，

长度300 mm，黑色公共线，上黄，下兰，中绿，外加护套；

3.端子接线：地线黑色1和下位兰色2分别对应端子壳A上的1和2；上位黄色2和中位绿色1分别对应端子壳B上的2和1；黑色，蓝色引线标注1对应端子壳A；黄色，绿色引线标注2对应端子壳B。
